20年維修經驗總結，環宇通工程師分享電機線圈燒毀判斷全攻略

在電機故障中，"通電后不轉"是最常見的現象之一，而線圈燒毀又是導致這一問題的首要原因。作為一名在環宇通服務多年的專業維修工程師，我經常接到客戶咨詢："師傅，電機通電不轉，怎么知道是不是線圈燒了？"今天，我就系統性地為大家解答這個問題。

一、電機線圈燒毀的常見原因

在講解判斷方法前，了解燒毀原因很重要：

1. 過載運行：負載過大導致電流超出額定值，線圈過熱

2. 電源異常：電壓過高、過低或缺相運行

3. 絕緣老化：使用時間過長或環境潮濕導致絕緣性能下降

4. 散熱不良：冷卻風扇損壞或通風道堵塞

5. 頻繁啟動：短時間內多次啟動，啟動電流過大

二、五步判斷法：從外到內精準診斷

第一步：直觀檢查（無需工具）

聞氣味：燒毀的線圈會散發出濃烈的焦糊味，這是最直接的判斷依據。打開接線盒瞬間，如果聞到刺鼻的燒焦味，基本可以確定線圈已燒毀。

看外觀：檢查接線盒內是否有明顯的燒黑痕跡、絕緣漆融化流淌或線圈發黑。

第二步：基礎工具檢測（萬用表初步判斷）

電阻測量法：

1. 將萬用表調至電阻檔（200Ω檔）

2. 測量三相繞組之間的直流電阻值

3. 正常情況：三相電阻值平衡，偏差不超過5%

4. 線圈燒毀跡象：某相電阻值為無窮大（開路）或明顯偏?。ㄔ验g短路）

對地絕緣測試：

1. 使用萬用表高阻檔位

2. 測量每相繞組與電機外殼間的絕緣電阻

3. 正常值：應大于0.5MΩ

4. 線圈燒毀：絕緣電阻接近零（完全接地）

第三步：專業儀器檢測（精準判斷）

兆歐表（搖表）檢測：
這是最可靠的檢測方法：

1. 選擇500V或1000V檔位

2. 測量繞組對地絕緣電阻

3. 合格標準：冷態絕緣電阻≥1MΩ/kV

4. 燒毀判斷：絕緣電阻低于0.5MΩ說明絕緣已損壞

電橋檢測：
可精確測量繞組直流電阻，發現細微的匝間短路。

第四步：運行狀態分析（輔助判斷）

如果電機還能短暫運行，注意觀察：

• 運行是否平穩，有無異常振動

• 電流是否超出額定值且不穩定

• 是否有冒煙或火花現象

第五步：解體檢查（最終確認）

對于重要設備，最終需要拆機檢查：

1. 觀察定子繞組顏色（正常為絕緣漆原色，燒毀后為黑色）

2. 檢查絕緣紙是否碳化

3. 查看槽楔是否松動脫落

三、不同燒毀情況的判斷特征

1. 單相燒毀：電機嗡嗡響但不轉，測量有一相電阻異常

2. 匝間短路：電機發熱嚴重，電流增大但還能緩慢轉動

3. 相間短路：斷路器跳閘或保險絲熔斷

4. 對地短路：漏電保護器動作，測量繞組與外殼導通

四、環宇通專業維修流程

當確認線圈燒毀后，我們采用標準化維修流程：

1. 精準檢測：使用繞組分析儀確定燒毀范圍和程度

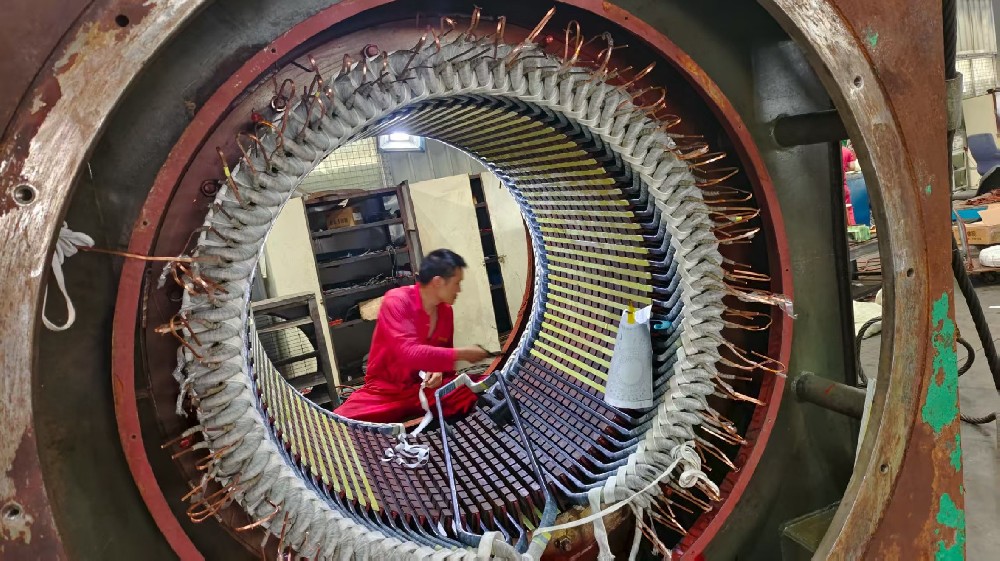

2. 規范拆解：采用熱拆法去除舊線圈，保護鐵芯

3. 數據記錄：詳細記錄線徑、匝數、跨距等參數

4. 真空浸漆：采用VPI真空壓力浸漆工藝，確保絕緣強度

5. 全面測試：修復后進行空載、負載、溫升試驗

五、預防措施建議

1. 定期檢查：

• 每月測量絕緣電阻

• 每季度檢查連接端子緊固情況

2. 安裝保護：

• 配備過載、缺相保護裝置

• 安裝電機綜合保護器

3. 正確使用：

• 避免頻繁啟動

• 確保通風散熱良好

六、實際案例分享

某化水泵站55kW電機通電不轉，我們的檢測過程：

1. 現場聞到明顯焦糊味

2. 萬用表測量發現U相電阻無窮大

3. 兆歐表檢測絕緣電阻為0.2MΩ

4. 解體發現U相繞組端部燒斷

采用環宇通標準工藝維修后，電機已穩定運行18個月。

結語

電機線圈是否燒毀可以通過多種方法綜合判斷。對于普通用戶，建議先通過"聞味、看色、測量"進行初步判斷。但對于重要設備，還是應該請專業人員進行檢測。
